Quand on pense VPN, on pense souvent d’abord à la confidentialité sur Wi-Fi public ou l’accès à des contenus géo-restreints. Mon besoin principal est un peu différent : accéder à mon réseau local à distance et, si nécessaire, faire sortir tout le trafic Internet de mon téléphone ou de mon portable via ma connexion domestique.

Concrètement, je veux :

  1. accéder à des ressources locales quand je suis hors de chez moi
  2. administrer certains services sans les exposer directement sur Internet
  3. utiliser ma connexion maison comme point de sortie sur des réseaux tiers
  4. garder une architecture simple, maintenable et adaptée au mobile

Pour ça, WireGuard est un très bon choix. C’est plus simple à maintenir que beaucoup d’anciens VPN, performant, et très bien intégré dans OpenWrt.

Cet article est basé sur mon setup :

  • un Linksys MR8300 avec OpenWrt 24.10.5
  • le routeur OpenWrt placé derrière une box FAI Huawei
  • un accès distant principalement depuis Android

L’objectif est d’obtenir à la fois :

  • l’accès au LAN derrière OpenWrt
  • un routage Internet complet via la maison (AllowedIPs = 0.0.0.0/0 côté client)

Je ne vois pas WireGuard ici comme une simple option de confort. C’est un composant d’accès distant et d’administration, donc il faut une base réseau/sécurité propre.

Si vous voulez aller directement à l’implémentation, sautez à l’étape 1.

Résumé de configuration

  • Sous-réseau LAN : 192.168.10.0/24
  • Sous-réseau WireGuard : 10.203.0.0/24
  • IP WireGuard du routeur : 10.203.0.1
  • IP WireGuard Android : 10.203.0.2
  • Port UDP WireGuard : 32541
  • Exemple de hostname DDNS : myprivatevpnXYZ.mmb.sh

Ce que fait ce setup

Ce montage est pensé pour un réseau domestique où :

  • la box FAI reste en place
  • le routeur OpenWrt est derrière
  • un port UDP est redirigé depuis la box vers OpenWrt
  • les clients se connectent en WireGuard
  • le VPN fournit à la fois accès LAN et full tunnel Internet

C’est important, car beaucoup de tutoriels supposent un routeur OpenWrt directement exposé à Internet. Ce n’est pas mon cas ici.

Prérequis pour OpenWrt derrière une box FAI

Avant de commencer, il me faut :

  • OpenWrt 24.10.5 installé
  • accès admin à LuCI OpenWrt et à la box Huawei HG8145X6
  • la possibilité de créer une redirection de port UDP sur la box FAI
  • une IP WAN stable pour OpenWrt côté box (idéalement réservation DHCP)
  • une stratégie DynDNS si l’IP publique change
  • les paquets WireGuard installés sur OpenWrt

Sur mon routeur, j’ai installé :

opkg update
opkg install kmod-wireguard wireguard-tools luci-proto-wireguard

Ces paquets peuvent aussi être installés via LuCI > System > Software.

Le paquet luci-proto-wireguard est nécessaire si je veux gérer WireGuard et les peers directement dans LuCI.

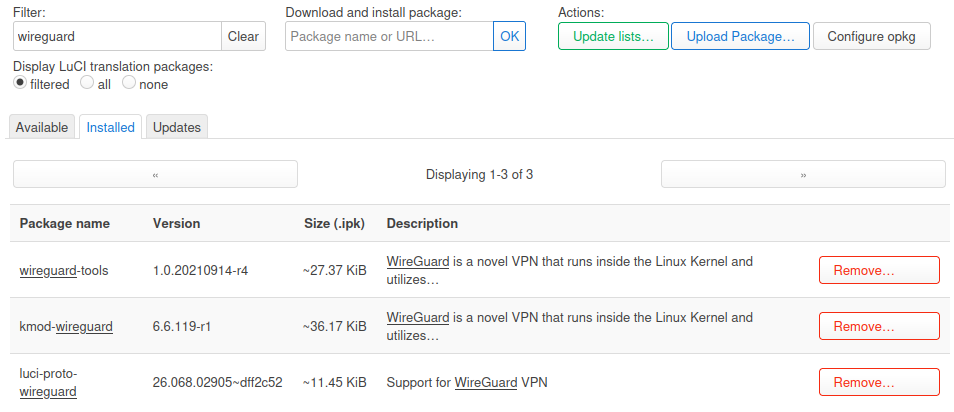

LuCI software page showing the WireGuard packages after clicking Update lists and filtering for wireguard

Page LuCI après Update lists…, filtre wireguard, avec luci-proto-wireguard, kmod-wireguard et wireguard-tools.

Détail important : j’ai dû redémarrer le routeur après installation pour voir apparaître WireGuard dans la liste des protocoles LuCI.

Pourquoi ce choix plutôt qu’exposer des services

Si le besoin est d’accéder à un seul service interne, la tentation est de publier un port directement sur la box.

Problème :

  • chaque service exposé augmente la surface d’attaque
  • le contrôle d’accès devient dispersé
  • exposition Internet et administration se mélangent
  • les box FAI sont souvent limitées pour gérer ça proprement

Avec un VPN :

  • un seul point d’entrée est exposé
  • l’authentification repose sur des clés cryptographiques
  • le LAN reste privé
  • l’administration distante devient plus cohérente

Bénéfices et limites

Ce que ce setup apporte

  • accès distant au LAN
  • sortie Internet via la maison
  • configuration légère sur OpenWrt
  • bonne compatibilité clients (Android, Linux, Windows, macOS, iOS)
  • surface d’exposition réduite (un port UDP)

Ce qu’il faut accepter

  • gestion du NAT / port forwarding côté box FAI
  • nécessité d’un DynDNS si l’IP publique change
  • limitation par l’upload de la connexion maison
  • full tunnel plus coûteux en batterie mobile
  • risque d’exposition excessive du LAN en cas de mauvaise config

Architecture (vue d’ensemble)

Android / Autre client
       |
       |  WireGuard (UDP)
       v
[ Internet ]
       |
       v
[ Box FAI Huawei HG8145X6 ]
       |
       |  redirige un port UDP
       v
[ Routeur OpenWrt MR8300 ]
       |
       +--> LAN local
       |
       +--> sortie Internet via le WAN OpenWrt

Le point clé : OpenWrt n’est pas en bordure Internet. Il est derrière la box FAI. Il faut donc au minimum :

  1. une redirection UDP de la box vers l’IP WAN OpenWrt
  2. idéalement une réservation DHCP (ou IP fixe WAN OpenWrt) sur la box
  3. un moyen stable de retrouver l’IP publique (DynDNS)

Plan d’adressage recommandé

Exemple simple :

  • LAN OpenWrt : 192.168.10.0/24
  • IP LAN OpenWrt : 192.168.10.1
  • Réseau WireGuard : 10.203.0.0/24
  • IP WireGuard routeur : 10.203.0.1
  • Client Android : 10.203.0.2
  • Autre client (optionnel) : 10.203.0.3

Etape 1 : créer l’interface WireGuard dans LuCI

Dans Network > Interfaces, créez une interface wg0 en protocole WireGuard VPN.

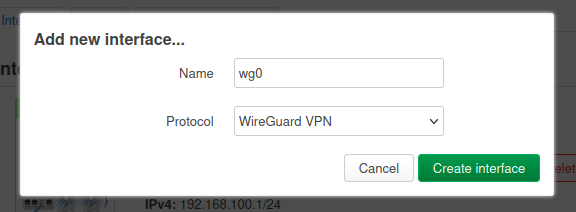

LuCI interface creation dialog with WireGuard VPN selected as the protocol for wg0

Après création, LuCI ouvre la page de configuration de wg0.

Générez la paire de clés avec le bouton Generate new key pair.

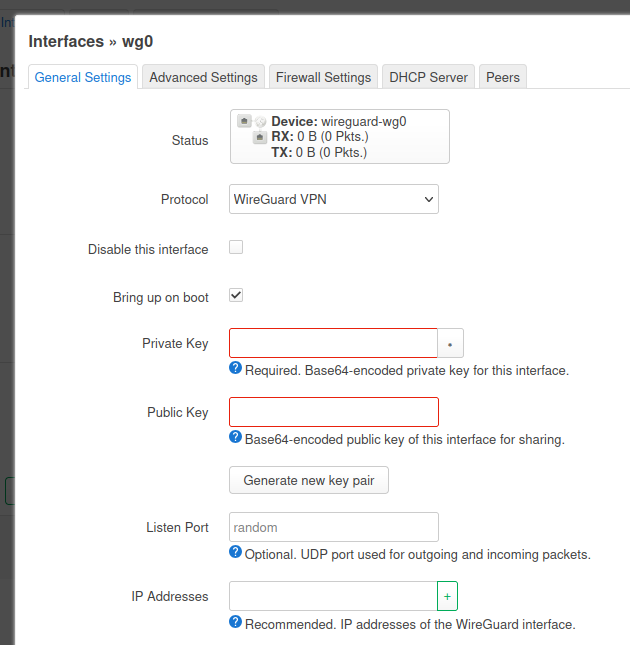

LuCI WireGuard interface showing the Generate new key pair button

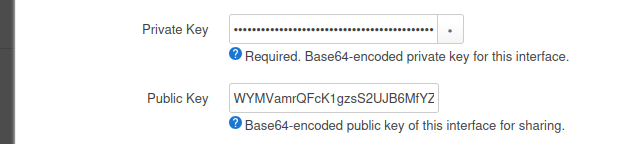

LuCI WireGuard interface after generating a new private/public key pair

Valeurs principales :

  • private key : générée par OpenWrt
  • listen port : port UDP haut non standard, par exemple 32541/UDP
  • interface address : 10.203.0.1/24

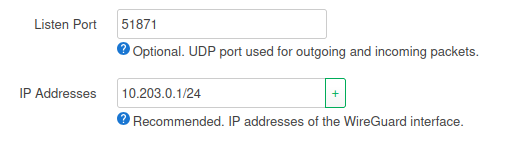

Screenshot of main wg0 configuration screen with 10.203.0.1/24 and the chosen listen port.

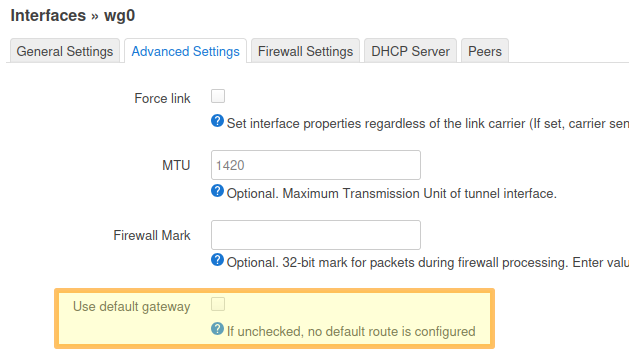

Dans les réglages avancés, désactivez Use default gateway pour ce scénario serveur.

Screenshot of advanced wg0 configuration screen with disable default gateway.

Dans l’onglet firewall de wg0, on peut d’abord associer à une zone existante ; on créera la zone vpn à l’étape 2.

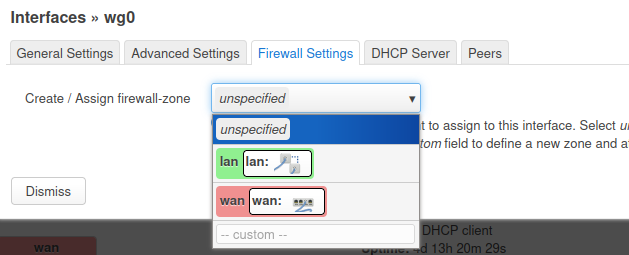

Screenshot of VPN wg0 configuration screen with default configuration.

Puis enregistrez l’interface.

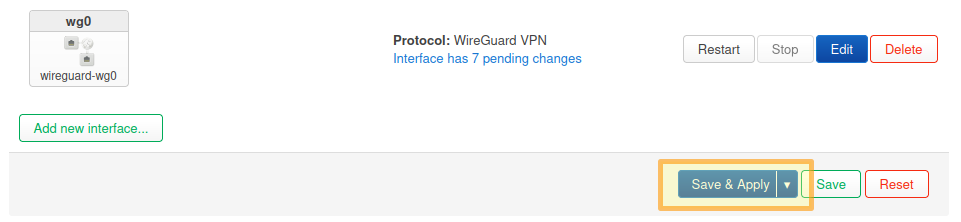

Screenshot of VPN wg0 configuration saving button.

Etape 2 : rattacher l’interface à une zone firewall

Créez une zone dédiée vpn :

  • Name: vpn
  • Input: accept
  • Output: accept
  • Intra zone forward: reject
  • Masquerading: désactivé (NAT reste sur wan)
  • Covered networks: wg0
  • Allow forward to destination zones: lan et wan
  • Allow forward from source zones: vide
  • Onglet advanced : IPv4 only si votre setup est IPv4 only

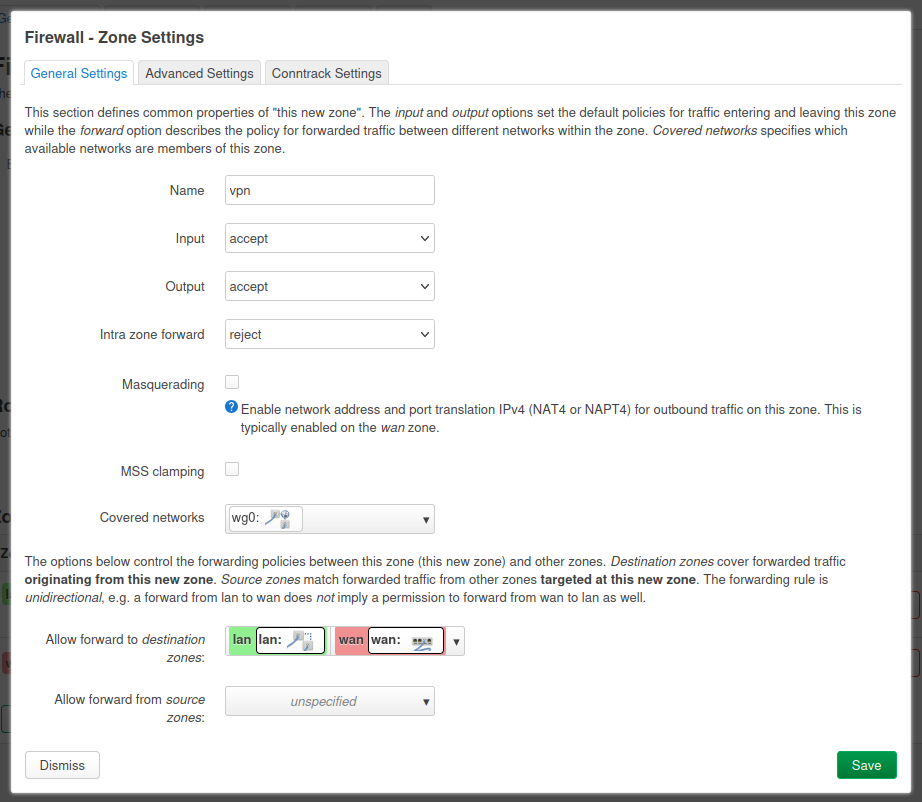

Screenshot of the new OpenWrt vpn zone configuration for WireGuard.

Puis sauvegardez.

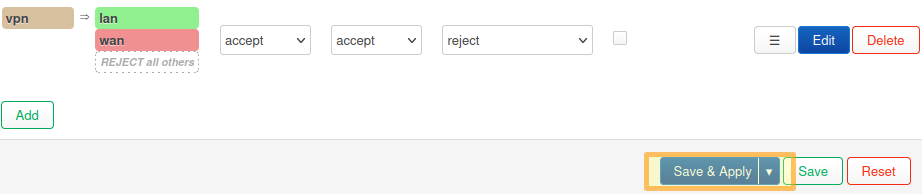

Screenshot of VPN wg0 configuration saving button.

Etape 3 : autoriser le port WireGuard sur OpenWrt

Dans Firewall > Traffic Rules, ajoutez :

  • Name: Allow-WireGuard-Inbound
  • Protocol: UDP
  • Source zone: wan
  • Destination: This device (pas vpn)
  • Destination port: 32541
  • Action: Accept input
  • Advanced : IPv4 only si setup IPv4 only

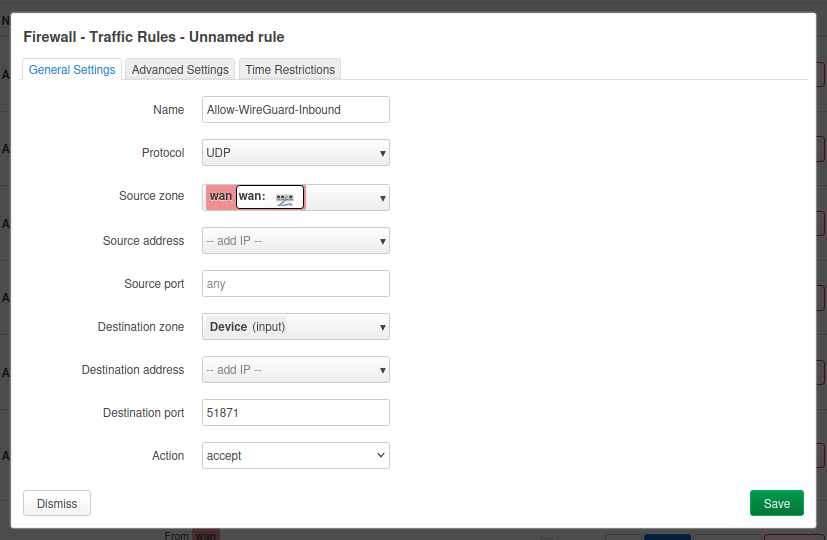

OpenWrt traffic rule allowing inbound WireGuard UDP traffic from WAN to this device.

Etape 4 : rediriger le port sur la box FAI

Sur la box FAI, redirigez UDP/32541 vers l’IP WAN OpenWrt (exemple 192.168.3.8).

  • Protocol: UDP
  • External port: 32541-32541
  • Internal port: 32541-32541
  • External source IP: vide (sauf besoin de restriction)

ISP router IPv4 port mapping for WireGuard UDP 32541 to OpenWrt WAN IP.

Faut-il mettre OpenWrt en DMZ ?

En général, non. Une redirection ciblée WireGuard est plus propre.

Etape 5 : gérer l’IP publique avec DDNS

Même avec une IP stable, je préfère un nom DNS fixe.

Dans mon cas, j’utilise mon propre domaine avec DNS sur Cloudflare (DynHost indisponible dans mon contexte registrar/manager).

Exemple de FQDN :

  • myprivatevpnXYZ.mmb.sh

5.1 Créer l’enregistrement DNS WireGuard

Dans Cloudflare DNS :

  • créez un A record pour myprivatevpnXYZ.mmb.sh
  • mettez une IPv4 temporaire
  • Proxy status = DNS only (obligatoire pour WireGuard UDP)

5.2 Créer un API Token Cloudflare restreint

Token avec droits minimum :

  • Zone - DNS - Edit
  • Zone - Zone - Read
  • scope limité à la zone mmb.sh

5.3 Installer DDNS sur OpenWrt

opkg update
opkg install ddns-scripts luci-app-ddns ddns-scripts-cloudflare ca-bundle ca-certificates

Redémarrez OpenWrt après installation du paquet LuCI.

5.4 Configurer DDNS dans LuCI

Dans Services > Dynamic DNS, créez un service IPv4 :

  • Service Name: CloudflareDynDNS
  • DDNS Service provider: cloudflare.com-v4

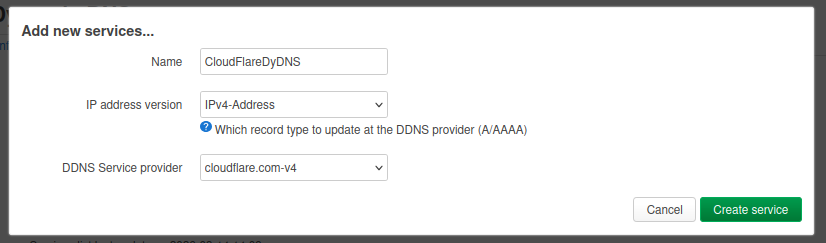

OpenWrt Dynamic DNS page: first step to add a Cloudflare DDNS service.

Dans la popup du service :

  • Enable: coché
  • Lookup Hostname: myprivatevpnXYZ.mmb.sh
  • Domain: myprivatevpnXYZ@mmb.sh (format record@zone)
  • Username: Bearer
  • Password: <Cloudflare API Token>
  • Use HTTP Secure: coché
  • Path to CA-Certificate: /etc/ssl/certs

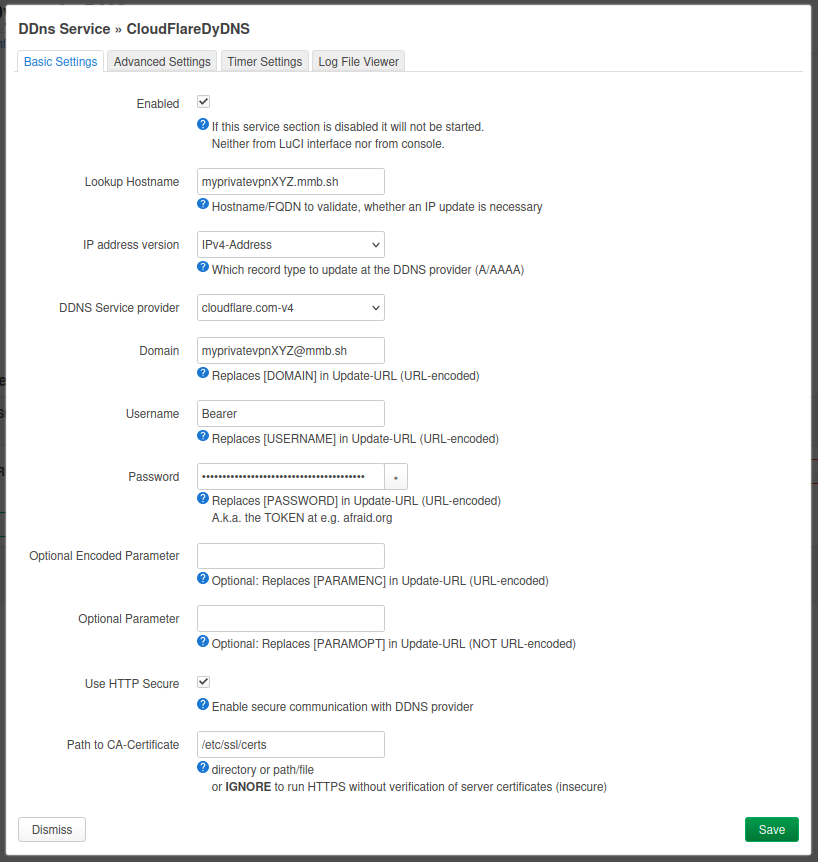

OpenWrt DDNS service popup - Basic Settings for Cloudflare.

Advanced settings :

  • si WAN public direct : IP source = Network, Network = wan
  • si OpenWrt derrière box (WAN privée 192.168.x.x) : IP source = URL/Web
  • URL fiable : http://checkip.amazonaws.com ou https://api.ipify.org
  • DNS-Server vide par défaut
  • si les logs montrent une résolution privée (192.168.x.x) pour Lookup Hostname, forcez un DNS public (1.1.1.1)

OpenWrt DDNS service popup - Advanced Settings for Cloudflare.

Timer settings :

  • Check Interval = 5 minutes
  • Force Interval = 72 hours
  • Error Retry Interval = 60 seconds
  • Error Max Retry Counter = 0

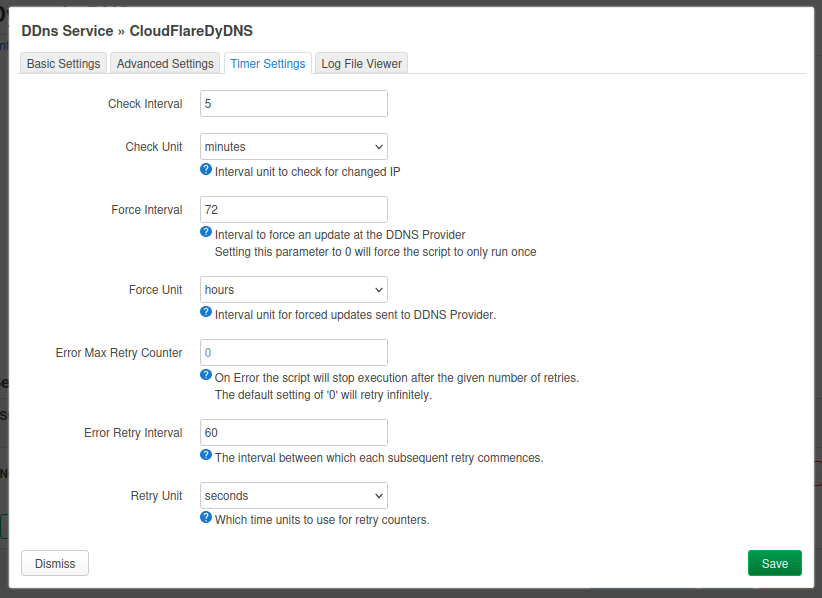

OpenWrt DDNS service popup - Timer Settings for Cloudflare.

Sauvegardez puis démarrez le service.

Si l’authentification Cloudflare DDNS échoue, voir la section dépannage (modes Bearer et legacy).

5.5 Valider

Dans LuCI, onglet logs + Reload, et en CLI :

nslookup myprivatevpnXYZ.mmb.sh 1.1.1.1
logread -e ddns

Etape 6 : créer les peers OpenWrt

Dans wg0 > Peers, créez un peer par appareil.

Règles :

  • une paire de clés par appareil
  • une IP tunnel par appareil
  • jamais de profil partagé

Distinction importante :

  • Côté peer OpenWrt, Allowed IPs sert à associer l’IP tunnel au bon client (par exemple 10.203.0.2/32).
  • Côté profil client, AllowedIPs définit quelles destinations passent dans le tunnel (full tunnel vs LAN only).

Peer Android

Exemple :

  • nom : android-pixel
  • Allowed IPs côté serveur : 10.203.0.2/32

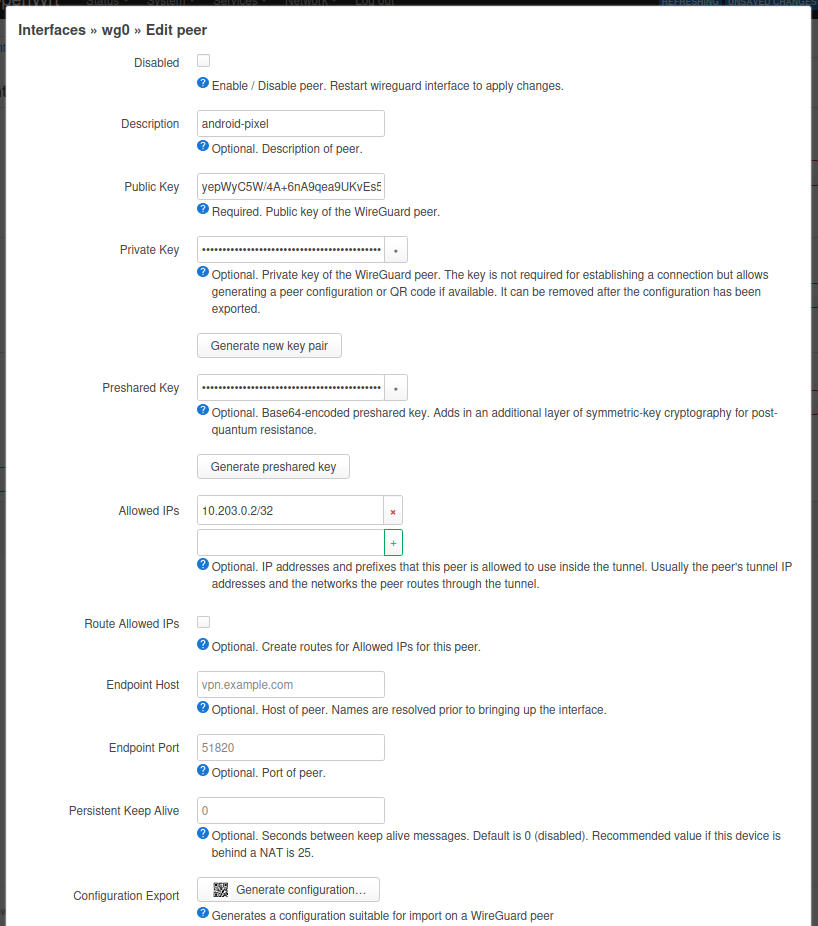

OpenWrt WireGuard peer settings example for an Android client.

Etape 7 : configurer le client Android

Application officielle WireGuard :

Depuis la page peer OpenWrt :

  1. remplissez le peer
  2. sauvegardez
  3. cliquez sur Generate configuration…
  4. scannez le QR code depuis l’app Android

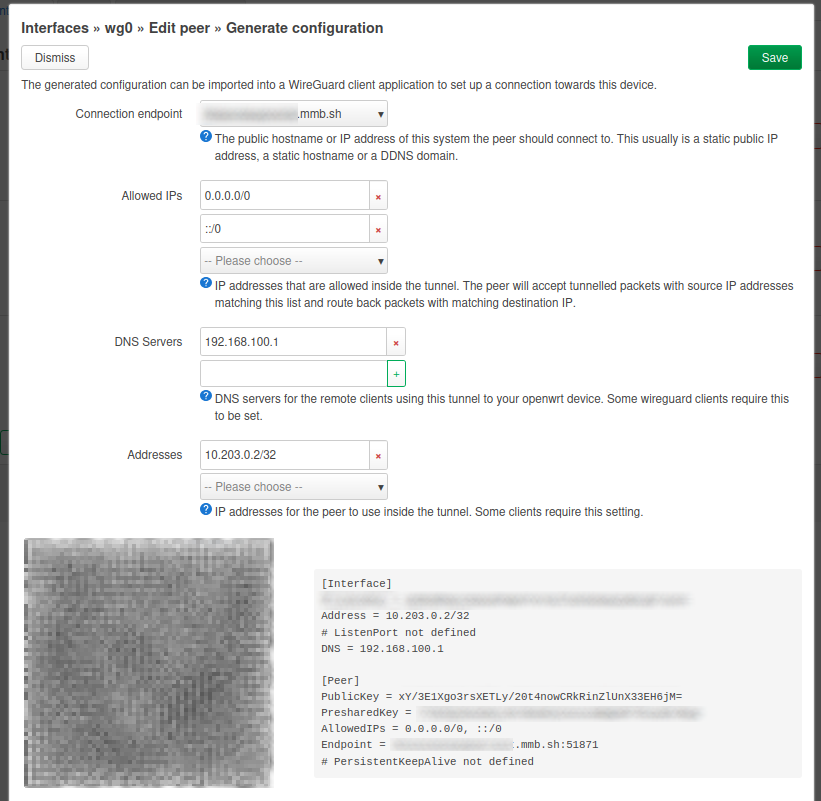

OpenWrt generated Android WireGuard configuration with QR code.

Le profil généré doit inclure au minimum :

  • Address = 10.203.0.2/32
  • Endpoint = <votre-ddns>:<votre-port-wireguard>
  • AllowedIPs = 0.0.0.0/0 pour le full tunnel IPv4
  • optionnel : ajouter ::/0 uniquement si IPv6 est réellement routé dans le tunnel
  • DNS = <resolver accessible via le tunnel> (par exemple 192.168.10.1 si les clients joignent le DNS LAN du routeur, ou 10.203.0.1 si vous exposez explicitement le DNS sur l’interface WireGuard)
  • optionnel : PersistentKeepalive = 25

Testez en 4G/5G (pas sur le Wi-Fi de la maison) et vérifiez que l’IP publique vue côté client est celle de votre domicile.

Dépannage Android (retour réel)

Si le tunnel ne monte pas :

  1. vérifiez endpoint + port UDP dans le profil généré
  2. vérifiez port d’écoute OpenWrt + règle firewall
  3. vérifiez la correspondance des clés (public key client côté OpenWrt)
  4. sauvegardez le peer avant de générer le QR
  5. si besoin, régénérez le peer et rescanez un QR neuf

C’est précisément les points 4 et 5 qui ont résolu mon cas.

Etape 8 : autres appareils (même principe)

Pour Linux, Windows, macOS ou iOS, la logique est quasiment la même :

  1. un peer dédié par appareil
  2. export/copie du profil client
  3. endpoint/port et clés cohérents
  4. AllowedIPs selon besoin (LAN only vs full tunnel)
  5. validation handshake + trafic

L’UI change selon plateforme, pas la logique WireGuard.

Tests à faire avant de valider le setup

Je déconseille de s’arrêter au simple fait que “le tunnel se connecte”.

Je vérifierais au minimum :

  1. que le handshake WireGuard apparaît sur le routeur
  2. que le client atteint bien 10.203.0.1
  3. qu’il atteint le LAN, par exemple 192.168.10.1 puis un hôte interne
  4. que le trafic Internet sort bien via la maison
  5. que la résolution DNS est cohérente
  6. que la reconnexion fonctionne après un changement de réseau mobile / Wi-Fi

Exemples de tests utiles :

ping 10.203.0.1
ping 192.168.10.1
curl ifconfig.me

Si curl ifconfig.me renvoie l’IP publique de votre domicile lorsque le tunnel est actif, le routage Internet est probablement correct.

Problèmes courants et dépannage

Pas de handshake

Vérifiez :

  • endpoint public et port UDP
  • redirection de port sur la box FAI
  • règle firewall OpenWrt d’entrée UDP
  • éventuel CGNAT côté FAI
  • clé publique du routeur utilisée côté client

Handshake OK mais LAN inaccessible

Vérifiez :

  • forwarding vpn -> lan
  • Allowed IPs du peer côté OpenWrt
  • sous-réseau LAN déclaré côté client
  • absence de collision d’adressage

LAN OK mais pas d’Internet via tunnel

Vérifiez :

  • AllowedIPs = 0.0.0.0/0 côté client
  • forwarding vpn -> wan
  • NAT/masquerade sur zone wan
  • DNS client cohérent

DNS incohérent ou fuite DNS

Vérifiez :

  • valeur DNS dans le profil client
  • accessibilité du DNS via tunnel
  • éventuel override DNS par Android

Incompatibilité d’authentification Cloudflare DDNS

Si DDNS échoue côté Cloudflare, les logs indiquent le mode attendu :

  • si les logs montrent Authorization: Bearer ..., utiliser le format token attendu par votre implémentation DDNS OpenWrt (dans mon cas : Username = Bearer, Password = API Token, Domain = record@zone)
  • si les logs montrent X-Auth-Email et X-Auth-Key, utiliser Username = email Cloudflare, Password = Global API Key, Domain = zone

Fonctionne en Wi-Fi mais pas en data mobile

Testez :

  • PersistentKeepalive = 25
  • un autre réseau externe
  • éventuel filtrage UDP côté opérateur mobile

Note IPv6

::/0 dans AllowedIPs est pertinent uniquement si vous voulez réellement faire passer IPv6 dans le tunnel.

Si votre setup IPv6 n’est pas complet, mieux vaut retirer ::/0 plutôt que laisser un comportement partiel ambigu.

Bonnes pratiques sécurité

  1. une clé par appareil, révocation immédiate en cas de perte
  2. sous-réseau VPN distinct du LAN
  3. règles firewall minimales nécessaires
  4. désactiver UPnP si inutile
  5. maintenir OpenWrt à jour
  6. sauvegardes exportées de la config
  7. limiter l’exposition des interfaces d’administration
  8. décider explicitement de la stratégie IPv6

Références

Pourquoi pas Tailscale ou ZeroTier ?

Ce guide cible un WireGuard auto-géré sur OpenWrt. Tailscale/ZeroTier peuvent simplifier la mise en route (NAT traversal, enrôlement), mais impliquent une couche de contrôle externe.

Je préfère OpenWrt + WireGuard quand je veux :

  • contrôle direct de la config routeur
  • comportement réseau prévisible
  • full tunnel maîtrisé de bout en bout
  • architecture proche du WireGuard standard

Conclusion

WireGuard sur OpenWrt derrière une box FAI est totalement faisable dans un contexte domestique. Le plus important n’est pas l’installation du protocole en elle-même, mais la cohérence globale :

  • adressage propre
  • firewall clair
  • redirections de ports correctes
  • gestion réaliste de l’IP publique
  • distinction nette entre accès LAN et full tunnel

Pour mon besoin, c’est plus propre que d’exposer des services internes un par un, et plus flexible que des ouvertures de ports ad hoc.
